基本說明

UGUI 虛擬搖桿系統 (調整版)，支持 Fixed、Floating 顯示，透過 onStickInput 回調輸出 Vector2 搖桿向量，並支持 Normalized / Delta 向量模式、軸向限制 (AxisConstraint) 與死區 (Dead Zone) 過濾。

• 版本：v1.0.1 (com.michaelo.oxgkit.virtualjoystick)
• 命名空間：OxGKit.VirtualJoystick

Reference: annulusgames - EnhancedOnScreenStick

注意 本模組為純 UGUI 事件驅動 (UnityEngine.EventSystems)，不依賴 Unity New InputSystem 的 OnScreen 控制項 (Old / New Input 後端皆可搭配使用)，但場景中必須有 Canvas 與 EventSystem。

---

應用說明

組件設置

透過 Add Component -> OxGKit -> VirtualJoystick -> VirtualJoystick 添加組件，掛載物件需具備 RectTransform 與 Image (RequireComponent 會自動附加)，掛載物件本身即為觸控區域 (Image 可設為透明作為觸控感應面)，並需於 Inspector 指定 Background (搖桿底圖) 與 Handle (搖桿把手)。

注意 組件必須位於 Canvas 之下，Awake 找不到父層 Canvas 會報錯並自我停用。

提醒 可透過 Package Manager -> Samples 匯入 VirtualJoystickUI Prefab (已預先串接組件與搖桿圖片)，拖曳至 Canvas 下即可直接使用。

顯示類型 (StickType)

• Fixed：搖桿固定於原位置。
• Floating：每次按下時，搖桿背景會重新定位至按壓點。

搭配 Show Only When Pressed 選項，可讓搖桿僅在按下時顯示 (放開即隱藏)，適合浮動搖桿的操作體驗。

向量模式 (StickVectorMode)

• Normalized：輸出範圍限制在 -1.00 ~ 1.00 (適合移動控制)。
• Delta：模仿 Mouse Delta，輸出可大於 1 (適合視角控制)。

軸向限制 (AxisConstraint)

• Both：雙軸輸出。
• Horizontal：僅輸出水平軸。
• Vertical：僅輸出垂直軸。

死區 (Dead Zone)

死區範圍 0 ~ 1，低於此值的搖桿輸入將視為無效 (避免誤觸)。

提醒 死區為控制範圍的比例值，約 0.05 ~ 0.15 即可過濾誤觸且不影響操作靈敏度。

---

簡單使用

訂閱搖桿輸出

using OxGKit.VirtualJoystick;
using UnityEngine;

public class PlayerController : MonoBehaviour
{
    [SerializeField]
    private VirtualJoystick _joystick;
    [SerializeField]
    private float _speed = 5f;

    private Vector2 _move;

    private void Awake()
    {
        // 配置搖桿 (亦可直接於 Inspector 配置)
        this._joystick.stickType = StickType.Floating;
        this._joystick.deadZone = 0.1f;

        // 訂閱搖桿輸出回調 (放開時會收到 Vector2.zero)
        this._joystick.onStickInput += this._OnStickInput;
    }

    private void _OnStickInput(Vector2 v2)
    {
        this._move = v2;
    }

    private void Update()
    {
        this.transform.Translate(new Vector3(this._move.x, 0f, this._move.y) * this._speed * Time.deltaTime);
    }

    private void OnDestroy()
    {
        // 物件銷毀時取消訂閱
        this._joystick.onStickInput -= this._OnStickInput;
    }
}

重要 onStickInput 為 Action<Vector2> 委派欄位，使用 = 直接指定會覆蓋所有既有訂閱，建議使用 += / -= 進行訂閱與取消訂閱。

[參考 Example]

---

Installation

Install via git URL
Add https://github.com/michael811125/OxGKit.git?path=Assets/OxGKit/VirtualJoystick/Scripts to Package Manager

提醒 本模組無任何依賴 (package.json 的 dependencies 為空)，無需額外安裝第三方庫。

Samples (Package Manager -> Samples)

• AI Agent Skills (參考 AI Agent Skills)
• VirtualJoystickUI Prefab
• VirtualJoystick Demo

---

模塊 API

• Runtime
  • VirtualJoystick (using OxGKit.VirtualJoystick)

---

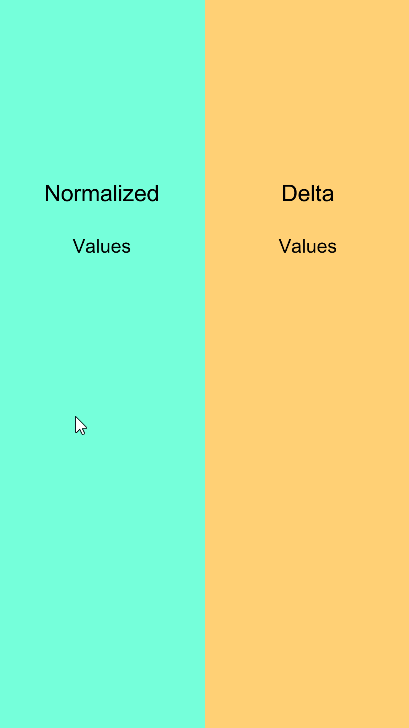

Demo

VirtualJoystick Demo
