模块介绍

重要 注意 提醒

Coding Style wiki

---

基本说明

UGUI 虚拟摇杆系统 (调整版)，支持 Fixed、Floating 显示，通过 onStickInput 回调输出 Vector2 摇杆向量，并支持 Normalized / Delta 向量模式、轴向限制 (AxisConstraint) 与死区 (Dead Zone) 过滤。

• 版本：v1.0.1 (com.michaelo.oxgkit.virtualjoystick)
• 命名空间：OxGKit.VirtualJoystick

Reference: annulusgames - EnhancedOnScreenStick

注意 本模块为纯 UGUI 事件驱动 (UnityEngine.EventSystems)，不依赖 Unity New InputSystem 的 OnScreen 控件 (Old / New Input 后端均可搭配使用)，但场景中必须有 Canvas 与 EventSystem。

---

应用说明

组件设置

通过 Add Component -> OxGKit -> VirtualJoystick -> VirtualJoystick 添加组件，挂载对象需具备 RectTransform 与 Image (RequireComponent 会自动附加)，挂载对象本身即为触控区域 (Image 可设为透明作为触控感应面)，并需于 Inspector 指定 Background (摇杆底图) 与 Handle (摇杆把手)。

注意 组件必须位于 Canvas 之下，Awake 找不到父级 Canvas 会报错并自我禁用。

提醒 可通过 Package Manager -> Samples 导入 VirtualJoystickUI Prefab (已预先配置组件与摇杆图片)，拖拽至 Canvas 下即可直接使用。

显示类型 (StickType)

• Fixed：摇杆固定于原位置。
• Floating：每次按下时，摇杆背景会重新定位至按压点。

搭配 Show Only When Pressed 选项，可让摇杆仅在按下时显示 (松开即隐藏)，适合浮动摇杆的操作体验。

向量模式 (StickVectorMode)

• Normalized：输出范围限制在 -1.00 ~ 1.00 (适合移动控制)。
• Delta：模仿 Mouse Delta，输出可大于 1 (适合视角控制)。

轴向限制 (AxisConstraint)

• Both：双轴输出。
• Horizontal：仅输出水平轴。
• Vertical：仅输出垂直轴。

死区 (Dead Zone)

死区范围 0 ~ 1，低于此值的摇杆输入将视为无效 (避免误触)。

提醒 死区为控制范围的比例值，约 0.05 ~ 0.15 即可过滤误触且不影响操作灵敏度。

---

简单使用

订阅摇杆输出

using OxGKit.VirtualJoystick;
using UnityEngine;

public class PlayerController : MonoBehaviour
{
    [SerializeField]
    private VirtualJoystick _joystick;
    [SerializeField]
    private float _speed = 5f;

    private Vector2 _move;

    private void Awake()
    {
        // 配置摇杆 (亦可直接于 Inspector 配置)
        this._joystick.stickType = StickType.Floating;
        this._joystick.deadZone = 0.1f;

        // 订阅摇杆输出回调 (松开时会收到 Vector2.zero)
        this._joystick.onStickInput += this._OnStickInput;
    }

    private void _OnStickInput(Vector2 v2)
    {
        this._move = v2;
    }

    private void Update()
    {
        this.transform.Translate(new Vector3(this._move.x, 0f, this._move.y) * this._speed * Time.deltaTime);
    }

    private void OnDestroy()
    {
        // 对象销毁时取消订阅
        this._joystick.onStickInput -= this._OnStickInput;
    }
}

重要 onStickInput 为 Action<Vector2> 委托字段，使用 = 直接赋值会覆盖所有已有订阅，建议使用 += / -= 进行订阅与取消订阅。

[参考 Example]

---

Installation

Install via git URL
Add https://github.com/michael811125/OxGKit.git?path=Assets/OxGKit/VirtualJoystick/Scripts to Package Manager

提醒 本模块无任何依赖 (package.json 的 dependencies 为空)，无需额外安装第三方库。

Samples (Package Manager -> Samples)

• AI Agent Skills (参考 AI Agent Skills)
• VirtualJoystickUI Prefab
• VirtualJoystick Demo

---

模块 API

• Runtime
  • VirtualJoystick (using OxGKit.VirtualJoystick)

---

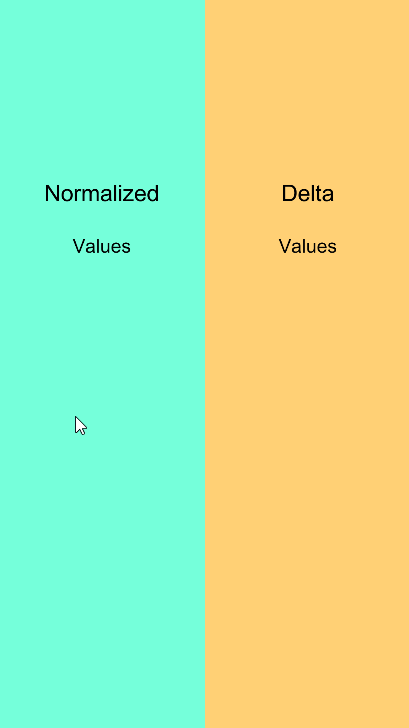

Demo

VirtualJoystick Demo
